SXELV - Valvola di ritegno bighiera Easyfit a sfera DN 65:100

Valvola di ritegno a sfera Easyfit con attacchi femmina per incollaggio, serie BS. Il diametro d 2 1/2" BS equivale al d75 metrico (codice SXEIV075E / SXEIV075F).

La linea di valvole di ritegno Easyfit sviluppata con Giugiaro Design offre due differenti versioni: SXE con otturatore a sfera e SSE con otturatore a molla. Le valvole di ritegno Easyfit si distinguono per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Design fluidodinamico ottimizzato: risparmio energetico grazie al miglioramento del valore di Kv della valvola con conseguente riduzione delle perdite di carico
  • Otturatore sferico ad alta finitura superficiale: riduzione dell’usura, incremento del tempo di vita e ridotta necessità di manutenzione della valvola. Ideale per il convogliamento di fluidi sporchi, anche con solidi o filamenti in sospensione grazie allo speciale design che consente l’autopulizia dell’interno valvola
  • Supporto della guarnizione primaria bloccato: smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit
  • Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
  • Otturatore in PVC-U e molle disponibili in Acciaio INOX 316, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi
Indietro Data sheet

EPDM

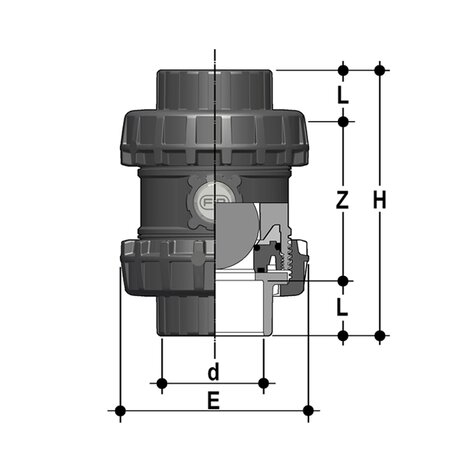

Codice d DN PN E H L Z g
SXELV300E 3” 80 16 174 248 51 146 3300
SXELV400E 4” 100 16 212 283 63 157 5770

FKM

Codice d DN PN E H L Z g
SXELV300F 3” 80 16 174 248 51 146 3300
SXELV400F 4” 100 16 212 283 63 157 5770
  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Facile smontaggio radiale dall’impianto e completa intercambiabilità con i modelli di valvola a sfera VEE e VXE 65÷100
  • Profilo delle ghiere che si adatta perfettamente all’inserto uncinato della maniglia multifunzione Easyfit (disponibile come accessorio) grazie alla quale è possibile effettuare un controllo della rotazione delle ghiere
  • Possibilità di installazione sia in verticale (preferibile per modello SXE) sia orizzontale
