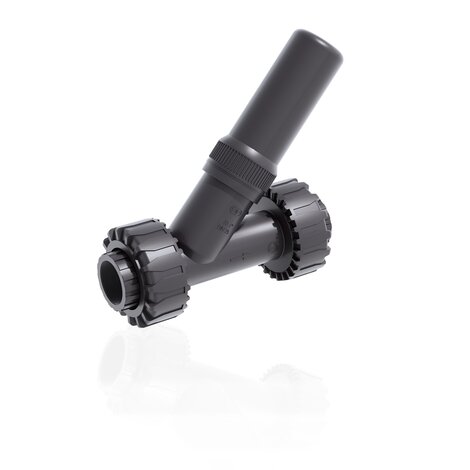

SVUFV - Valvola di sfioro a sede inclinata DN 15:25
Valvola di sfioro con attacchi a bocchettone filettati femmina BSP.
La valvola di sfioro SV viene impiegata in presenza di pompe dosatrici per prevenire aumenti indesiderati di pressione e per mantenere costante la pressione di lavoro.
EPDM

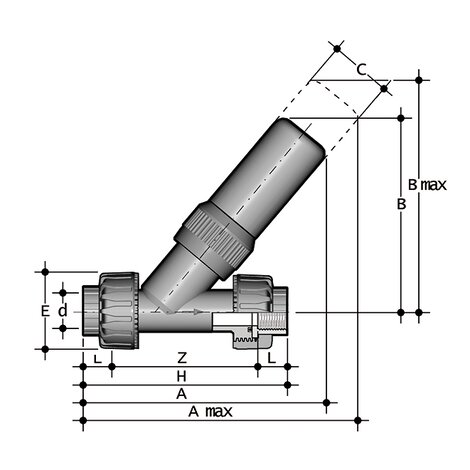

| Codice | R | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUFV012E | 1/2" | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15,0 | 112,0 | 391 |
| SVUFV034E | 3/4" | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 633 |
| SVUFV100E | 1" | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 1106 |
FKM
| Codice | R | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUFV012F | 1/2" | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 15,0 | 112,0 | 391 |
| SVUFV034F | 3/4" | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 16,3 | 126,4 | 633 |
| SVUFV100F | 1" | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 19,1 | 144,8 | 1106 |
- Ogni volta che la pressione a monte supera il livello di taratura della molla regolato dall'utilizzatore, la valvola si apre per effetto della pressione del fluido stesso provocando un abbattimento della pressione nella linea e salvaguardando quindi i componenti dell'impianto. La valvola si richiude automaticamente quando la pressione di lavoro sul pistone scende al valore di taratura della molla
- Parti metalliche isolate dal fluido e dall'ambiente
- Progettata per una facile installazione e regolazione
