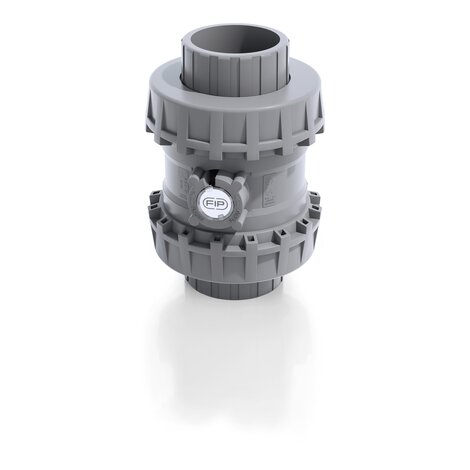

SSEIC/PTFE - Valvola di ritegno bighiera Easyfit a molla DN 65:100
Valvola di ritegno a molla Easyfit con attacchi femmina per incollaggio, serie metrica. Molla in A316 imbustata PTFE.
La linea di valvole di ritegno SSE Easyfit con otturatore a molla sviluppata con Giugiaro Design si distingue per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
- Supporto della guarnizione primaria bloccato smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit
- Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
- Otturatore in PVC-C e molle disponibili in Acciaio INOX 316, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi
EPDM
| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEIC075E0P | 75 | 65 | 16 | 157 | 211 | 44 | 123 | 2652 |
| SSEIC090E0P | 90 | 80 | 16 | 174 | 248 | 51 | 146 | 3365 |
| SSEIC110E0P | 110 | 100 | 16 | 212 | 283 | 61 | 161 | 5898 |
FKM
| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEIC075F0P | 75 | 65 | 16 | 157 | 211 | 44 | 123 | 2652 |
| SSEIC090F0P | 90 | 80 | 16 | 174 | 248 | 51 | 146 | 3365 |
| SSEIC110F0P | 110 | 100 | 16 | 212 | 283 | 61 | 161 | 5898 |
- Sistema di giunzione per incollaggio e per filettatura
- Compatibilità del materiale della valvola (PVC-C) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-C e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- Facile smontaggio radiale dall’impianto e completa intercambiabilità con i modelli di valvola a sfera VXE 65÷100
- Profilo delle ghiere che si adatta perfettamente all’inserto uncinato della maniglia multifunzione Easyfit (disponibile come accessorio) grazie alla quale è possibile effettuare un controllo della rotazione delle ghiere
- Possibilità di installazione sia in verticale sia orizzontale
