SSEBEV/A316 - Valvola di ritegno bighiera Easyfit a molla DN 10:50
Valvola di ritegno a molla Easyfit con connettori maschio in PE100 SDR 11 per saldatura testa a testa o per elettrofusione (CVDE). Molla in A316.
La linea di valvole di ritegno Easyfit sviluppata con Giugiaro Design offre due differenti versioni: SXE con otturatore a sfera e SSE con otturatore a molla. Le valvole di ritegno Easyfit si distinguono per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
- Design fluidodinamico ottimizzato: risparmio energetico grazie al miglioramento del valore di Kv della valvola con conseguente riduzione delle perdite di carico
- Otturatore sferico ad alta finitura superficiale: riduzione dell’usura, incremento del tempo di vita e ridotta necessità di manutenzione della valvola. Ideale per il convogliamento di fluidi sporchi, anche con solidi o filamenti in sospensione grazie allo speciale design che consente l’autopulizia dell’interno valvola
- Supporto della guarnizione primaria bloccato: smontaggio in sicurezza per operazioni di manutenzione effettuabile con maniglia multifunzione Easyfit o con kit Easytorque
- Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
- Otturatore in PVC-U e molle disponibili in Acciaio INOX 316, Hastelloy C276, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi
EPDM

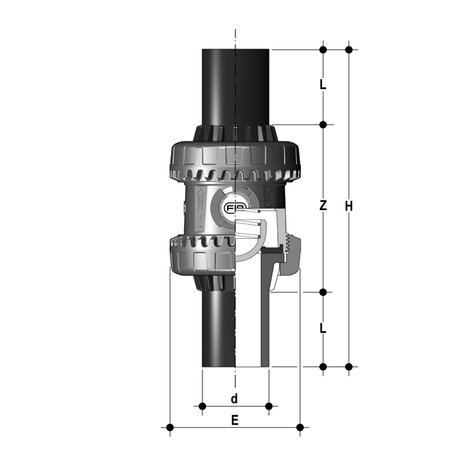

| Codice | d | DN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|
| SSEBEV020E | 20 | 15 | 54 | 154 | 40,5 | 73 | 151 |
| SSEBEV025E | 25 | 20 | 63 | 189 | 54 | 81 | 223 |
| SSEBEV032E | 32 | 25 | 72 | 203 | 56 | 91 | 302 |
| SSEBEV040E | 40 | 32 | 85 | 221 | 56 | 109 | 470 |
| SSEBEV050E | 50 | 40 | 100 | 246 | 60,5 | 125 | 665 |
| SSEBEV063E | 63 | 50 | 118 | 276 | 65,5 | 145 | 1080 |
FKM
| Codice | d | DN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|
| SSEBEV020F | 20 | 15 | 54 | 154 | 40,5 | 73 | 151 |
| SSEBEV025F | 25 | 20 | 63 | 189 | 54 | 81 | 223 |
| SSEBEV032F | 32 | 25 | 72 | 203 | 56 | 91 | 302 |
| SSEBEV040F | 40 | 32 | 85 | 221 | 56 | 109 | 470 |
| SSEBEV050F | 50 | 40 | 100 | 246 | 60,5 | 125 | 665 |
| SSEBEV063F | 63 | 50 | 118 | 276 | 65,5 | 145 | 1080 |
- Sistema di giunzione per incollaggio e per filettatura
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- Scartamento ad ingombro ridotto secondo normative internazionali ISO 7508 serie III ed europee EN 1452 ”short” e completa intercambiabilità con i modelli di valvole a sfera VXE e VEE DN 10÷50
- Ghiere realizzate con cremagliera per registrazione del serraggio tramite maniglia Easyfit o tramite kit di regolazione Easytorque (disponibili come accessori)
- Possibilità di installazione sia in verticale (preferibile per modello SXE) sia orizzontale
