RIV - Figura C - ISO-UNI - riduzioni
Raccordi per incollaggio - riduzioni.

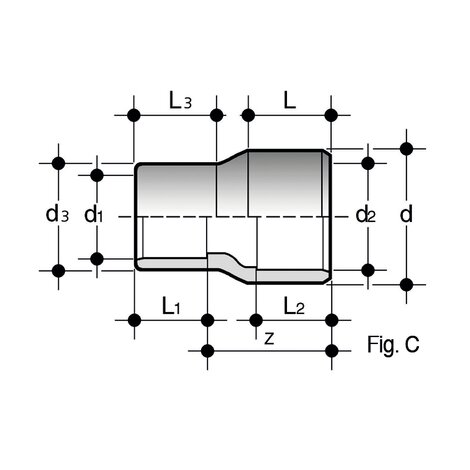

Riduzione: estremità maschio per incollaggio (d) o estremità femmina per incollaggio (d2), estremità a bicchiere femmina per incollaggio (d1 ridotto) o estremità maschio per incollaggio (d3 ridotto) (Fig. C).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x d2 x d3 x d1 | PN | E | L | L1 | L2 | L3 | Z | g | |
|---|---|---|---|---|---|---|---|---|---|---|
| RIV090075050040 | I | 90 x 75 x 50 x 40 | 16 | - | 51 | 26 | 44 | 31 | 74 | 180 |
| RIV090075063050 | IF | 90 x 75 x 63 x 50 | 16 | - | 51 | 31 | 44 | 38 | 74 | 200 |
| RIV090075075063 | F | 90 x 75 x 75 x 63 | 16 | - | 51 | 38 | 44 | 44 | 74 | 260 |
| RIV090075090075 | F | 90 x 75 x 90 x 75 | 16 | - | 51 | 44 | 44 | 51 | 74 | 325 |
I: IIP 122 F: aFnOR nF04
RIV: i marchi di qualità si riferiscono alle quote d e d1
