RIV - Figura B - ISO-UNI - riduzioni

Raccordi per incollaggio - riduzioni.

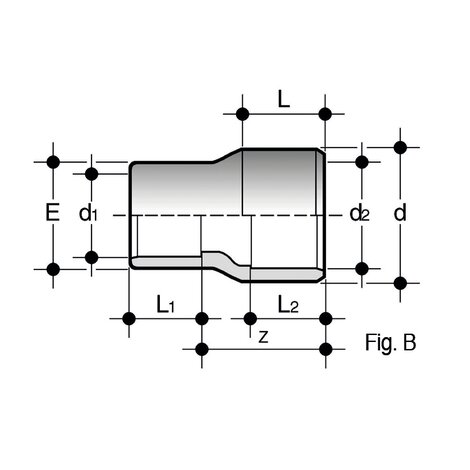

Riduzione: estremità maschio per incollaggio (d) o estremità femmina per incollaggio (d2), estremità a bicchiere per incollaggio (d1 ridotto) (Fig. B).

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.

Indietro Data sheet

Codice		d x d₂ x d₁	PN	E	L	L₁	L₂	Z	g
RIV025020016	IF	25 x 20 x 16	16	22	19	14	16	24,5	9
RIV025020020	IF	25 x 20 x 20	16	26	19	16	16	24,5	12
RIV032025016	IF	32 x 25 x 16	16	22	22	14	19	30	14
RIV032025020	IF	32 x 25 x 20	16	27	22	16	19	30	16
RIV032025025	IF	32 x 25 x 25	16	32	22	19	19	30	20
RIV040032020	IF	40 x 32 x 20	16	27	26	16	22	36	23
RIV040032025	IF	40 x 32 x 25	16	32	26	19	22	36	27
RIV040032032	IF	40 x 32 x 32	16	41	26	22	22	36	34
RIV050040020	I	50 x 40 x 20	16	27	31	16	26	44	36
RIV050040025	IF	50 x 40 x 25	16	32	31	19	26	44	40
RIV050040032	IF	50 x 40 x 32	16	40	31	22	26	44	48
RIV050040040	IF	50 x 40 x 40	16	48	31	26	26	44	55
RIV063050025	I	63 x 50 x 25	16	32	38	19	31	54	75
RIV063050032	IF	63 x 50 x 32	16	40	38	22	31	54	80
RIV063050040	IF	63 x 50 x 40	16	49	38	26	31	54	90
RIV063050050	IF	63 x 50 x 50	16	60	38	31	31	54	110
RIV075063050	IF	75 x 63 x 50	16	61	44	31	38	62	130
RIV075063063	IF	75 x 63 x 63	16	76	44	38	38	62	175
RIV110090050	I	110 x 90 x 50	16	61	61	31	51	88	260
RIV110090063	I	110 x 90 x 63	16	76	61	38	51	88	300
RIV110090075	I	110 x 90 x 75	16	89	61	44	51	88	345
RIV110090090	IF	110 x 90 x 90	16	104	61	51	51	88	400

I: IIP 122 F: aFnOR nF04
RIV: i marchi di qualità si riferiscono alle quote d e d1
