RIV - Figura A - ISO-UNI - riduzioni

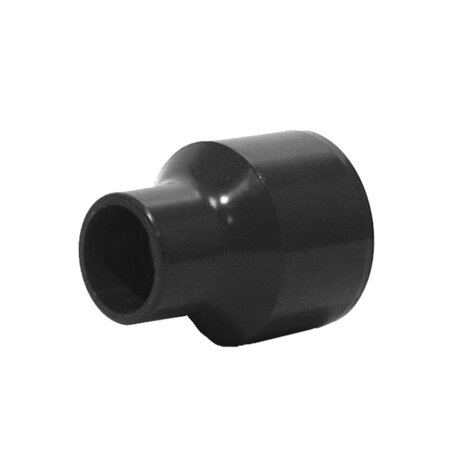

Raccordi per incollaggio - riduzioni.

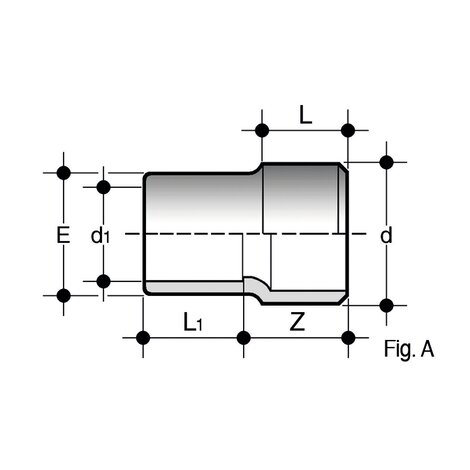

Riduzione: estremità maschio per incollaggio (d) o estremità femmina per incollaggio (d1 ridotto) (Fig.A).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x d1 | PN | E | L | L1 | Z | g | |
|---|---|---|---|---|---|---|---|---|
| RIV016012 | I | 16 x 12 | 16 | 19 | 14 | 12 | 18 | 7 |
| RIV020016 | IF | 20 x 16 | 16 | 22 | 16 | 14 | 21 | 8 |
| RIV160110 | F | 160 x 110 | 16 | 137 | 86 | 61 | 125 | 1270 |
| RIV200160 | 200 x 160 | 10 | 182 | 106 | 86 | 156 | 2540 |
I: IIP 122 F: aFnOR nF04
RIV: i marchi di qualità si riferiscono alle quote d e d1
