RFV_Fig.B

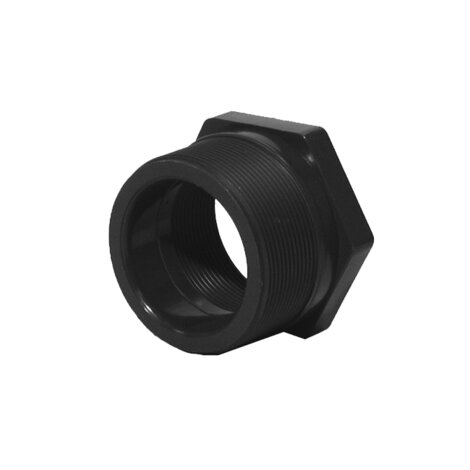

Raccordi filettati - riduzioni.

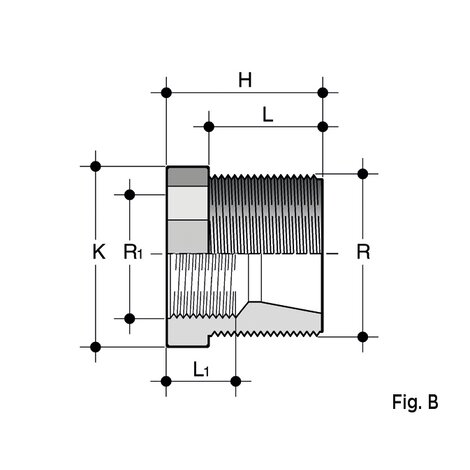

Riduzione estremità maschio filettata (1° R di riferimento) estremità femmina filettata (R1 ridotto) (fig. B).
Serie di raccordi destinati al convogliamento di fluidi in pressione con giunzione mediante filettatura.
| Codice | R x R1 | PN | E | H | K | L | L1 | g |
|---|---|---|---|---|---|---|---|---|
| RFV212200 | 2"1/2 x 2" | 16 | - | 56 | 80 | 30,2 | 25,7 | 155 |
| RFV300200 | 3" x 2" | 16 | - | 66 | 93 | 33,3 | 25,7 | 185 |
| RFV300212 | 3" x 2"1/2 | 16 | - | 66 | 93 | 33,3 | 30,2 | 200 |
| RFV400300 | 4" x 3" | 16 | - | 79 | 118 | 39,3 | 33,3 | 500 |
