QRNF
Raccordi per saldatura di tasca - collari per flangiatura.

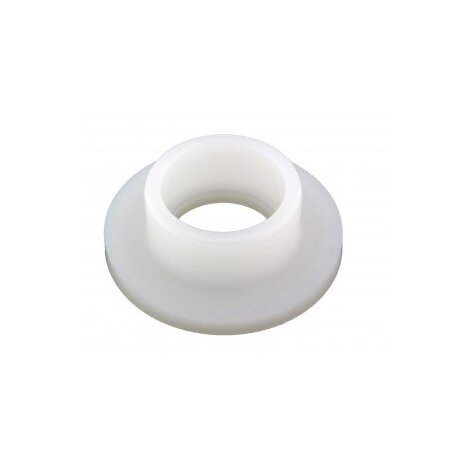

Collare d’appoggio striato (conforme alle norme DIN) per saldatura di tasca, da impiegare con flange libere ODB.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.
| Codice | d | DN | PN | b | d3 | d4 | H | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| QRNF020 | 20 | 15 | 16 | 7 | 27 | 45 | 20 | 6 | 23 |
| QRNF025 | 25 | 20 | 16 | 9 | 34 | 58 | 22 | 6 | 46 |
| QRNF032 | 32 | 25 | 16 | 10 | 41 | 68 | 25 | 6 | 58 |
| QRNF040 | 40 | 32 | 16 | 11 | 50 | 78 | 27 | 6 | 91 |
| QRNF050 | 50 | 40 | 16 | 12 | 61 | 88 | 30 | 6 | 122 |
| QRNF063 | 63 | 50 | 16 | 14 | 76 | 102 | 34 | 6 | 181 |
| QRNF075 | 75 | 65 | 16 | 16 | 90 | 122 | 38 | 7 | 288 |
| QRNF090 | 90 | 80 | 16 | 17 | 108 | 138 | 44 | 8 | 411 |
| QRNF110 | 110 | 100 | 16 | 18 | 131 | 158 | 50 | 8 | 573 |
