QRC
Raccordi per incollaggio - collari per flangiatura.

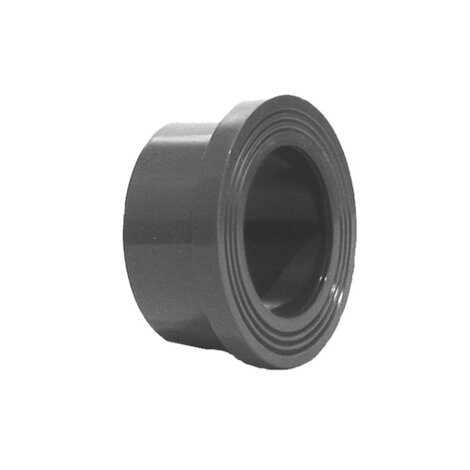

Collare d’appoggio striato secondo DIN 8063 PN 10/16 estremità a bicchiere per incollaggio, superfici di appoggio striate per guarnizioni piane (per le dimensioni delle guarnizioni vedere QHV).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.
| Codice | d | DN | PN | E | F | L | Sp | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| QRC020 | 20 | 15 | 16 | 27 | 34 | 16 | 7 | 3.5 | 11 |
| QRC025 | 25 | 20 | 16 | 33 | 41 | 19 | 7 | 3 | 17 |
| QRC032 | 32 | 25 | 16 | 41 | 50 | 22 | 7 | 3 | 27 |
| QRC040 | 40 | 32 | 16 | 50 | 61 | 26 | 8 | 3 | 43 |
| QRC050 | 50 | 40 | 16 | 61 | 73 | 31 | 8 | 3 | 66 |
| QRC063 | 63 | 50 | 16 | 76 | 90 | 38 | 9 | 3 | 116 |
| QRC075 | 75 | 65 | 16 | 90 | 103 | 44 | 10 | 3 | 175 |
| QRC090 | 90 | 80 | 16 | 108 | 125 | 51 | 10 | 5 | 305 |
| QRC110 | 110 | 100 | 16 | 131 | 150 | 61 | 12 | 4 | 490 |
| QRC160 | 160 | 150 | 16 | 188 | 212 | 86 | 16 | 4,5 | 1240 |
| QRC225 | 225 | 200 | 10 | 245 | 273 | 119 | 25 | 5,5 | 1750 |
