QRAM - Raccordo per saldatura di tasca, collare per flangiatura
Collare d’appoggio striato per saldatura di tasca, da impiegare con flange libere OAB (per altre dimensioni usare QRNM).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.

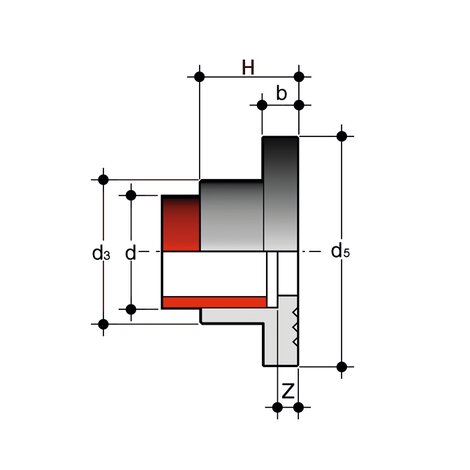

| Codice | d | DN | PN | OAB size | b | d3 | d5 | H | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| QRAM034 | 25 | 20 | 10 | 3/4" | 9 | 33 | 22 | 6 | 24 | 24 |
| QRAM100 | 32 | 25 | 10 | 1" | 10 | 41 | 25 | 6 | 36 | 36 |
| QRAM114 | 40 | 32 | 10 | 1"1/4 | 11 | 50 | 27 | 6 | 47 | 47 |
| QRAM112 | 50 | 40 | 10 | 1"1/2 | 12 | 61 | 30 | 6 | 63 | 63 |
| QRAM300 | 90 | 80 | 10 | 3" | 17 | 108 | 44 | 8 | 213 | 213 |
