QRAF
Raccordi per saldatura di tasca - collari per flangiatura.

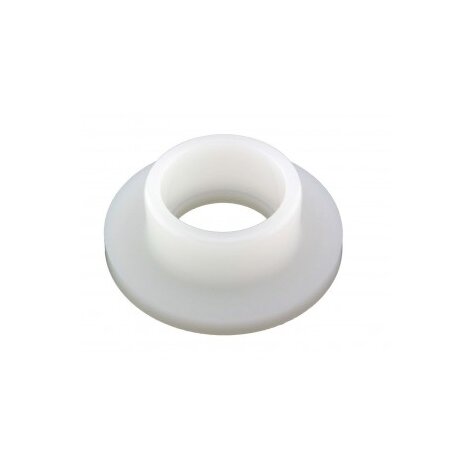

Collare d’appoggio striato per saldatura di tasca, da impiegare con flange libere OAB (per altre dimensioni usare QRNF).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.

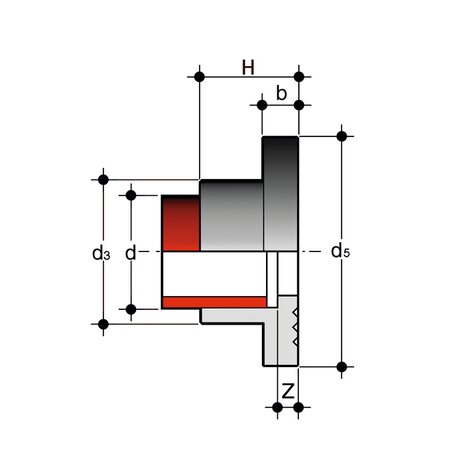

| Codice | d | DN | OAB size | PN | b | d3 | d5 | H | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| QRAF034 | 25 | 20 | 3/4" | 16 | 9 | 34 | 54 | 22 | 6 | 46 |
| QRAF100 | 32 | 25 | 1" | 16 | 10 | 41 | 64 | 25 | 6 | 58 |
| QRAF112 | 50 | 40 | 1"1/2 | 16 | 12 | 61 | 83 | 30 | 6 | 122 |
| QRAF114 | 40 | 32 | 1"1/4 | 16 | 11 | 50 | 72 | 27 | 6 | 91 |
| QRAF300 | 90 | 80 | 3" | 16 | 17 | 108 | 129 | 44 | 8 | 411 |
