POWER-LOCK VDA PN16 - Curva 11°
Curva POWER-LOCK a pressione VDA, blu Ral 5010, 11 GRADI, connessione FORSHEDA 601 POWER-LOCKTM.
Curve in VDA prodotte a partire da tubi certificati con guarnizione preinserita a caldo FORSHEDA 601 POWER-LOCKTM.

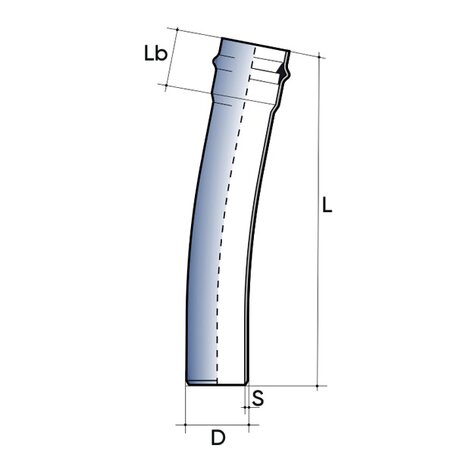

| Codice | D (mm) | S (mm) | Lb (mm) | Q.tà x pallet |
|---|---|---|---|---|
| PBVDAPN16063F1L | 63 | 3,2 | 110 | 80 |
| PBVDAPN16075F1L | 75 | 3,7 | 120 | 80 |
| PBVDAPN16090F1L | 90 | 4,0 | 130 | 80 |
| PBVDAPN16110F1L | 110 | 3,1 | 130 | 60 |
| PBVDAPN16125F1L | 125 | 5,5 | 150 | 45 |
| PBVDAPN16140F1L | 140 | 6,2 | 160 | 35 |
| PBVDAPN16160F1L | 160 | 7,0 | 165 | 25 |
| PBVDAPN16200F1L | 200 | 8,8 | 180 | * |
| PBVDAPN16225F1L | 225 | 9,9 | 200 | * |
| PBVDAPN16250F1L | 250 | 11,0 | 210 | * |
| PBVDAPN16280F1L | 280 | 12,3 | 210 | * |
| PBVDAPN16315F1L | 315 | 13,8 | 230 | * |
| PBVDAPN16355F1L | 355 | 15,6 | 250 | * |
| PBVDAPN16400F1L | 400 | 17,5 | 250 | * |
* Quantità da definire
- Gamma dimensionale: d 63 ÷ 400 (mm); Gradi: 11°, 22°, 30°, 45°, 90°
- Pressione nominale: PN16 - PN10
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento: GIUNZIONE FORSHEDA, incollaggio su richiesta
- Riferimenti normativi: Curve prodotte a partire da tubi certificati:
- KQ KIWA QUALITY KIP-105133- BSPAS27
- D.M. N°174/2004-potabilità
- UNIEN 1622- soglia odore e sapore
- Materiale raccordi: PVC-A colore BLU RAL 5010
