MIMC
Raccordi di passaggio.

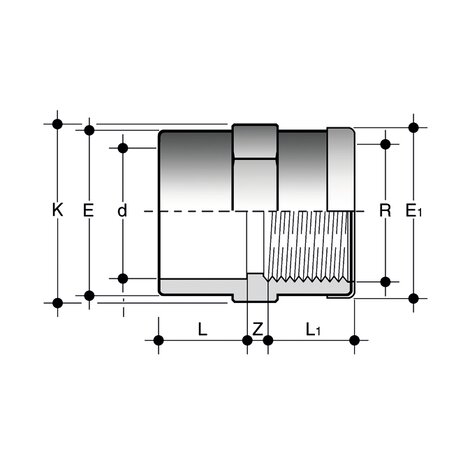

Manicotto estremità d a bicchiere per incollaggio, estremità r femmina filettata BSP con$anello di rinforzo in Acciaio INOX.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.
| Codice | d x R | PN | E | E1 | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| MIMC016038 | 16 x 3/8" | 16 | 23,5 | 24,5 | 24 | 14 | 11,4 | 5,6 | 15 |
| MIMC020012 | 20 x 1/2" | 16 | 28,5 | 29,5 | 29 | 16 | 15 | 4 | 25 |
| MIMC025034 | 25 x 3/4" | 16 | 35 | 36 | 35 | 19 | 16,3 | 5 | 38 |
| MIMC032100 | 32 x 1" | 16 | 43 | 44 | 43 | 22 | 19,1 | 6 | 58 |
| MIMC040114 | 40 x 1"1/4 | 16 | 50 | 51 | 50 | 26 | 21,4 | 5 | 66 |
| MIMC050112 | 50 x 1"1/2 | 16 | 61 | 62 | 61 | 31 | 21,4 | 8 | 109 |
| MIMC063200 | 63 x 2" | 16 | 76 | 77 | 76 | 38 | 25,7 | 7,5 | 196 |
