LKDIM - Valvola a sfera a 3 vie DUAL BLOCK® DN 15:50

Valvola a tre vie DUAL BLOCK® con attacchi femmina per saldatura di tasca, serie metrica sfera a L.

FIP ha sviluppato una valvola a sfera di tipo TKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. TKD è una valvola a sfera di smistamento e di miscelazione a smontaggio radiale che risponde alle più severe esigenze richieste nelle applicazioni industriali.

Caratteristiche principali:

  • Maniglia ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera. Possibilità di installare il limitatore di manovra LTKD (disponibile come accessorio) che consente la rotazione della sfera e della maniglia solo per angoli prefissati di apertura o chiusura a 90° o 180°
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Otturatore sferico a passaggio totale di tipo flottante ad alta finitura superficiale con passaggio a T o a L
  • Sistema di tenuta della sfera a 4 guarnizioni in PTFE che consente di compensare le spinte assiali garantendo ottima manovrabilità e lunga durata
Indietro Data sheet

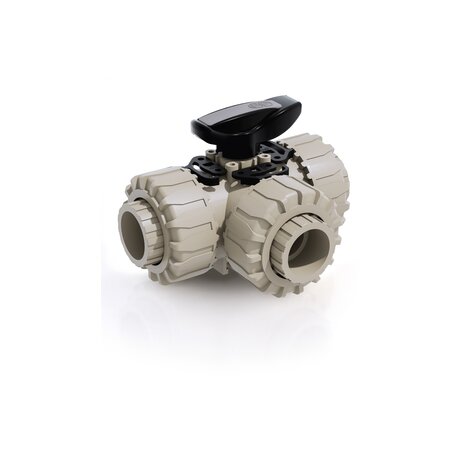

Valvola a sfera a 3 vie DUAL BLOCK® LKDIM DN 10:50 in PP-H
LKDIM - Valvola a sfera a 3 vie DUAL BLOCK® DN 15:50
Valvola a sfera a 3 vie DUAL BLOCK® LKDIM DN 10:50 in PP-H
LKDIM - Valvola a sfera a 3 vie DUAL BLOCK® DN 15:50

EPDM

Codice d DN PN E H H1 Z g
LKDIM020E 20 15 10 54 117 80 88 195
LKDIM025E 25 20 10 65 144 100 112 350
LKDIM032E 32 25 10 73 158 110 122 505
LKDIM040E 40 32 10 86 184 131 143 820
LKDIM050E 50 40 10 98 219 148 172 1070
LKDIM063E 63 50 10 122 267 179 212 1795

EPDM

Codice d DN PN E H H1 Z g
LKDIM020E0LF 20 15 10 54 117 80 88 195
LKDIM025E0LF 25 20 10 65 144 100 112 350
LKDIM032E0LF 32 25 10 73 158 110 122 505
LKDIM040E0LF 40 32 10 86 184 131 143 820
LKDIM050E0LF 50 40 10 98 219 148 172 1070
LKDIM063E0LF 63 50 10 122 267 179 212 1795

EPDM

Codice d DN PN E H H1 Z g
LKDIM020E0SF 20 15 10 54 117 80 88 195
LKDIM025E0SF 25 20 10 65 144 100 112 350
LKDIM032E0SF 32 25 10 73 158 110 122 505
LKDIM040E0SF 40 32 10 86 184 131 143 820
LKDIM050E0SF 50 40 10 98 219 148 172 1070
LKDIM063E0SF 63 50 10 122 267 179 212 1795

FKM

Codice d DN PN E H H1 Z g
LKDIM020F 20 15 10 54 117 80 88 195
LKDIM025F 25 20 10 65 144 100 112 350
LKDIM032F 32 25 10 73 158 110 122 505
LKDIM040F 40 32 10 86 184 131 143 820
LKDIM050F 50 40 10 98 219 148 172 1070
LKDIM063F 63 50 10 122 267 179 212 1795

FKM

Codice d DN PN E H H1 Z g
LKDIM020F0LF 20 15 10 54 117 80 88 195
LKDIM025F0LF 25 20 10 65 144 100 112 350
LKDIM032F0LF 32 25 10 73 158 110 122 505
LKDIM040F0LF 40 32 10 86 184 131 143 820
LKDIM050F0LF 50 40 10 98 219 148 172 1070
LKDIM063F0LF 63 50 10 122 267 179 212 1795

FKM

Codice d DN PN E H H1 Z g
LKDIM020F0SF 20 15 10 54 117 80 88 195
LKDIM025F0SF 25 20 10 65 144 100 112 350
LKDIM032F0SF 32 25 10 73 158 110 122 505
LKDIM040F0SF 40 32 10 86 184 131 143 820
LKDIM050F0SF 50 40 10 98 219 148 172 1070
LKDIM063F0SF 63 50 10 122 267 179 212 1795
  • Sistema di giunzione per saldatura e per filettatura
  • Sistema di supporto delle tenute della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 10 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PP-H dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e doppia chiavetta di collegamento alla sfera, dotato di indicatore visivo di posizione della sfera per la corretta installazione della maniglia
  • Supporto integrato nel corpo per il fissaggio della valvola
  • Possibilità di installare attuatori pneumatici e/o elettrici grazie alla robusta torretta di ancoraggio per una facile e rapida automazione tramite l’ausilio del modulo Power Quick (opzionale)
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
