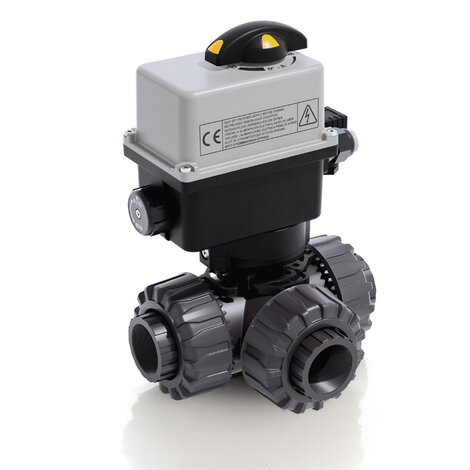

LKDFV/CE 90-240 V AC - Valvola a sfera a 3 vie DUAL BLOCK® a comando elettrico DN 10:50
Valvola a 3 vie DUAL BLOCK® con attacchi femmina filettatura cilindrica gas con attuatore elettrico multivolt 90-240 V AC 50-60 Hz sfera a "L".
FIP ha sviluppato una valvola a sfera di tipo TKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. TKD è una valvola a sfera di smistamento e di miscelazione a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.
Oltre alla versione a comando manuale, la TKD è disponibile anche in configurazione con comando elettrico TKD/CE o con comando pneumatico TKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le TKD/CE e le TKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.
Caratteristiche principali:
- Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
- Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO). Con sfera a T, offre la possibilità di controllare tre diverse posizioni secondo 2 configurazioni: 0°-90°-180° e 0°-90°-270°
- Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
- Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
- Otturatore sferico a passaggio totale di tipo flottante ad alta finitura superficiale con passaggio a T o a L
EPDM
| Codice | R | DN | PN | E | H | H1 | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| LKDFVEM038E1 | 3/8” | 10 | 16 | 54 | 118 | 80 | 11,4 | 95 | 1843 |
| LKDFVEM012E1 | 1/2” | 15 | 16 | 54 | 125 | 80 | 15 | 95 | 1843 |
| LKDFVEM034E1 | 3/4” | 20 | 16 | 65 | 146 | 100 | 16,3 | 114 | 2076 |
| LKDFVEM100E1 | 1” | 25 | 16 | 73 | 166 | 110 | 19,1 | 129 | 2299 |
| LKDFVEM114E1 | 1” 1/4 | 32 | 16 | 86 | 195,5 | 131 | 21,4 | 151 | 2880 |
| LKDFVEM112E1 | 1” 1/2 | 40 | 16 | 98 | 211 | 148 | 21,4 | 166 | 3242 |
| LKDFVEM200E1 | 2” | 50 | *10 | 122 | 253,5 | 179 | 25,7 | 199 | 4362 |
FKM
| Codice | R | DN | PN | E | H | H1 | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| LKDFVEM038F1 | 3/8” | 10 | 16 | 54 | 118 | 80 | 11,4 | 95 | 1843 |
| LKDFVEM012F1 | 1/2” | 15 | 16 | 54 | 125 | 80 | 15 | 95 | 1843 |
| LKDFVEM034F1 | 3/4” | 20 | 16 | 65 | 146 | 100 | 16,3 | 114 | 2076 |
| LKDFVEM100F1 | 1” | 25 | 16 | 73 | 166 | 110 | 19,1 | 129 | 2299 |
| LKDFVEM114F1 | 1” 1/4 | 32 | 16 | 86 | 195,5 | 131 | 21,4 | 151 | 2880 |
| LKDFVEM112F1 | 1” 1/2 | 40 | 16 | 98 | 211 | 148 | 21,4 | 166 | 3242 |
| LKDFVEM200F1 | 2” | 50 | *10 | 122 | 253,5 | 179 | 25,7 | 199 | 4362 |
- Sistema di giunzione per incollaggio (Solo PVC-U e PVC-C), saldatura (solo PP-H) e per filettatura
- Sistema di supporto delle tenute della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
- Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C e PP-H dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e doppia chiavetta di collegamento alla sfera, dotato di indicatore visivo di posizione della sfera per la corretta installazione della maniglia
- Supporto integrato nel corpo per il fissaggio della valvola
- Possibilità di installare attuatori pneumatici e/o elettrici grazie alla robusta torretta di ancoraggio per una facile e rapida automazione tramite l’ausilio del modulo Power Quick
