KIFV

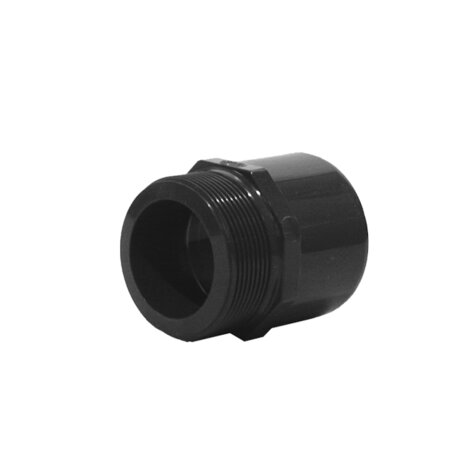

Raccordi di passaggio.

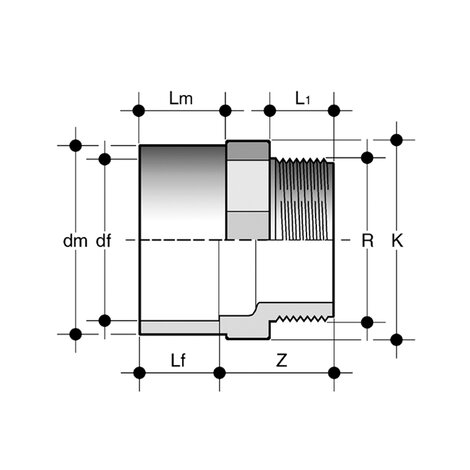

Adattatore dl passaggio estremità df a bicchiere per incollaggio, dm maschio per incollaggio, estremità R maschio filettata.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.

Indietro Data sheet

Codice	dm x df x R	PN	K	L₁	Lm	Lf	Z	g
KIFV016012038	16 x 12 x 3/8"	16	19	11.4	14	12	22	4
KIFV020016012	20 x 16 x 1/2"	16	24	15	16	14	30	15
KIFV020016038	20 x 16 x 3/8"	16	24	11.4	16	14	25.5	6
KIFV025020012	25 x 20 x 1/2"	16	30	15	19	16	30	15
KIFV025020034	25 x 20 x 3/4"	16	30	16.3	19	16	31	20
KIFV032025012	32 x 25 x 1/2"	16	36	15	22	19	30	25
KIFV032025034	32 x 25 x 3/4"	16	36	16.3	22	19	31.5	25
KIFV032025100	32 x 25 x 1"	16	36	19,1	22	19	34	45
KIFV040032034	40 x 32 x 3/4"	16	46	16.3	26	22	32	40
KIFV040032100	40 x 32 x 1"	16	46	19,1	26	22	35	40
KIFV040032114	40 x 32 x 1"1/4	16	46	21.4	26	22	37	55
KIFV050040100	50 x 40 x 1"	16	55	19,1	31	26	38	70
KIFV050040112	50 x 40 1" 1/2	16	55	21.4	31	26	40.5	70
KIFV050040114	50 x 40 x 1"1/4	16	55	21.4	31	26	40.5	70
KIFV063050112	63 x 50 x 1"1/2	16	65	21.4	38	31	42.5	115
KIFV063050114	63 x 50 x 1"1/4	16	65	21.4	38	31	42.5	70
KIFV063050200	63 x 50 x 2"	16	65	25.7	38	31	47	125
KIFV075063112	75 x 63 x 1"1/2	16	75	21.4	44	38	41	198
KIFV075063200	75 x 63 x 2"	16	75	25.7	44	38	46	160
KIFV075063212	75 x 63 x 2"1/2	16	80	30.2	44	38	52.5	195
KIFV090075200	90 x 75 x 2"	16	95	25.7	51	44	49	275
KIFV090075212	90 x 75 x 2"1/2	16	95	30.2	51	44	54	280
KIFV090075300	90 x 75 x 3"	16	95	33.5	51	44	56	300
KIFV110090212	110 x 90 x 2"1/2	16	110	30.2	61	51	57	370
KIFV110090300	110 x 90 x 3"	16	110	33.5	61	51	62	390
KIFV110090400	110 x 90 x 4"	16	128	39,2	61	51	77	420
KIFV125110300	125 x 110 x 3"	16	128	33.5	69	61	59	450
KIFV125110400	125 x 110 x 4"	16	128	39,2	69	61	65	500
