HIF
Raccordi per saldatura di tasca - estremità uguali.

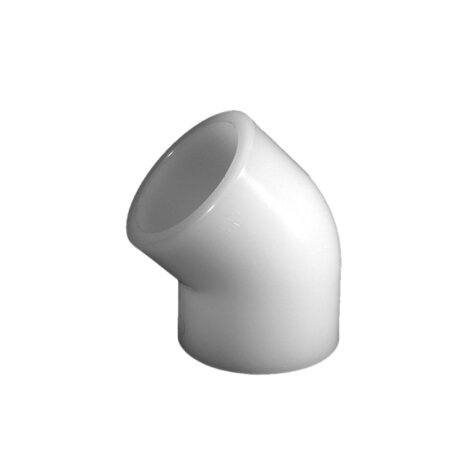

Gomito a 45° per saldatura di tasca.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.

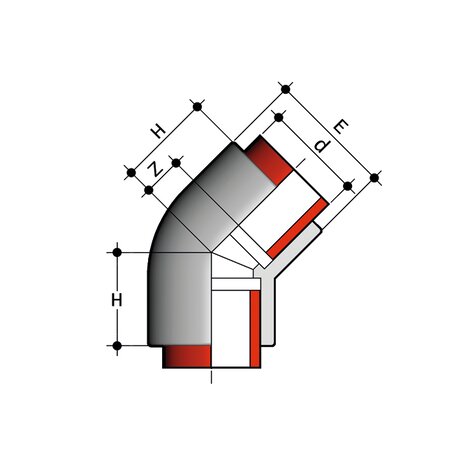

| Codice | d | PN | E | H | Z | g |
|---|---|---|---|---|---|---|
| HIF020 | 20 | 16 | 28 | 22 | 7 | 24 |
| HIF025 | 25 | 16 | 33 | 25 | 9 | 37 |
| HIF032 | 32 | 16 | 42 | 30 | 12 | 63 |
| HIF040 | 40 | 16 | 51 | 37 | 16 | 110 |
| HIF050 | 50 | 16 | 63 | 43 | 19 | 202 |
| HIF063 | 63 | 16 | 79 | 52 | 25 | 337 |
| HIF075 | 75 | 16 | 88 | 61 | 30 | 395 |
| HIF090 | 90 | 16 | 105 | 73 | 37 | 645 |
| HIF110 | 110 | 16 | 127 | 87 | 46 | 1095 |
