GIMV
Raccordi di passaggio.

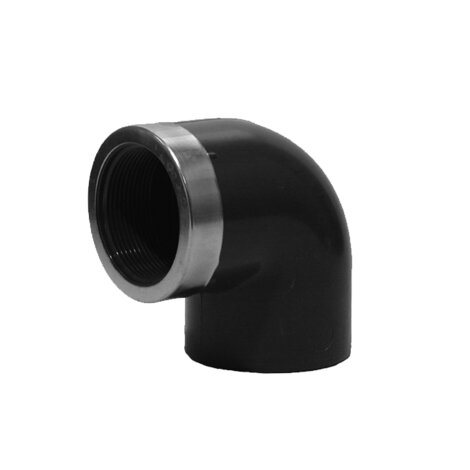

Gomito a 90° con rinforzo estremità d a bicchiere per incollaggio, estremità R femmina filettata munita di anello in Acciaio INOX.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x R | PN | E | E1 | L | L1 | Z | Z1 | g |
|---|---|---|---|---|---|---|---|---|---|
| GIMV016038 | 16 x 3/8" | 16 | 23,5 | 24,5 | 14 | 11,4 | 10 | 13 | 20 |
| GIMV020012 | 20 x 1/2" | 16 | 28,5 | 29,5 | 16 | 15 | 12 | 13 | 30 |
| GIMV025034 | 25 x 3/4" | 16 | 35 | 36 | 19 | 16,3 | 14 | 17 | 48 |
| GIMV032100 | 32 x 1" | 16 | 43 | 44 | 22 | 19,1 | 18 | 20,5 | 85 |
| GIMV040114 | 40 x 1"1/4 | 16 | 54 | 55 | 26 | 21,4 | 22,5 | 27 | 130 |
| GIMV050112 | 50 x 1"1/2 | 16 | 61 | 62 | 31 | 21,4 | 27 | 37 | 185 |
| GIMV063200 | 63 x "2 | 16 | 76 | 77 | 38 | 25,7 | 33 | 46 | 345 |
