FROAM/C4 - Valvola a clapet con molla in Hastelloy DN 32:400

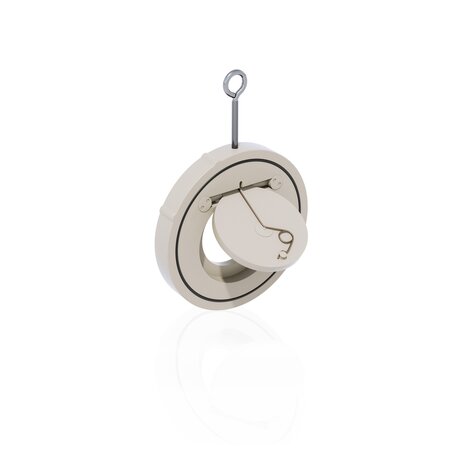

Valvola a clapet in PP-H con molla in Hastelloy, serie ANSI150.
La valvola di ritegno a clapet tipo FR è predisposta per essere installata direttamente tra collari e flange in accordo con gli standard ISO/DIN, ANSI E JIS.
EPDM
| Codice | d | DN | PN | product.detail.attribute.De ANSI150 | Z | Di | A | B | C | g |
|---|---|---|---|---|---|---|---|---|---|---|
| FROAM112EMLH | 1"1/2 | 40 | 8 | 83 | 16 | 22 | 72 | 25 | 28 | 100 |
| FROAM114EMLH | 1 1/4" | 32 | 10 | 74 | 15 | 18 | 59 | 22 | 25 | 140 |
| FROAM200EMLH | 2" | 50 | 8 | 105 | 18 | 32 | 86 | 37 | 29 | 180 |
| FROAM212EMLH | 2"1/2 | 65 | 8 | 124 | 20 | 40 | 105 | 50 | 31 | 230 |
| FROAM300EMLH | 3" | 80 | 6 | 137 | 20 | 54 | 119 | 61 | 32 | 270 |
| FROAM400EMLH | 4" | 100 | 6 | 175 | 23 | 70 | 146 | 77 | 31 | 380 |
| FROAM500EMLH | 5" | 125 | 6 | 197 | 23 | 92 | 173 | 94 | 35 | 510 |
| FROAM600EMLH | 6" | 150 | 6 | 222 | 26 | 105 | 197 | 100 | 40 | 760 |
| FROAM800EMLH | 8" | 200 | 6 | 279 | 34 | 154 | 255 | 152 | 38 | 1430 |
| FROAM810EMLH | 10" | 250 | 5 | 340 | 40 | 192 | 312 | 180 | 41 | 2440 |
| FROAM812EMLH | 12" | 300 | 5 | 410 | 45 | 227 | 363 | 215 | 41 | 3570 |
| FROAM814EMLH | 14" | 350 | 5 | 451 | 49 | 266 | 416 | 245 | 44 | 5123 |
| FROAM816EMLH | 16" | 400 | 5 | 514 | 65 | 310 | 467 | 285 | 50 | 8462 |
FKM
| Codice | d | DN | PN | product.detail.attribute.De ANSI150 | Z | Di | A | B | C | g |
|---|---|---|---|---|---|---|---|---|---|---|
| FROAM112FMLH | 1"1/2 | 40 | 8 | 83 | 16 | 22 | 72 | 25 | 28 | 100 |
| FROAM114FMLH | 1 1/4" | 32 | 10 | 74 | 15 | 18 | 59 | 22 | 25 | 140 |
| FROAM200FMLH | 2" | 50 | 8 | 105 | 18 | 32 | 86 | 37 | 29 | 180 |
| FROAM212FMLH | 2"1/2 | 65 | 8 | 124 | 20 | 40 | 105 | 50 | 31 | 230 |
| FROAM300FMLH | 3" | 80 | 6 | 137 | 20 | 54 | 119 | 61 | 32 | 270 |
| FROAM400FMLH | 4" | 100 | 6 | 175 | 23 | 70 | 146 | 77 | 31 | 380 |
| FROAM500FMLH | 5" | 125 | 6 | 197 | 23 | 92 | 173 | 94 | 35 | 510 |
| FROAM600FMLH | 6" | 150 | 6 | 222 | 26 | 105 | 197 | 100 | 40 | 760 |
| FROAM800FMLH | 8" | 200 | 6 | 279 | 34 | 154 | 255 | 152 | 38 | 1430 |
| FROAM810FMLH | 10" | 250 | 5 | 340 | 40 | 192 | 312 | 180 | 41 | 2440 |
| FROAM812FMLH | 12" | 300 | 5 | 410 | 45 | 227 | 363 | 215 | 41 | 3570 |
| FROAM814FMLH | 14" | 350 | 5 | 451 | 49 | 266 | 416 | 245 | 44 | 5123 |
| FROAM816FMLH | 16" | 400 | 5 | 514 | 65 | 310 | 467 | 285 | 50 | 8462 |
• Supporto metallico per il corretto e semplice centraggio della valvola durante la fase di installazione
• Possibilità di installazione sia in verticale sia in orizzontale
• Disponibilità di versioni con molle in acciaio INOX 315 ed in Hastelloy per applicazione anche con fluidi corrosivi
• Sistema di tenuta mediante o-ring per un ottima tenuta e installazione senza guarnizioni piane
