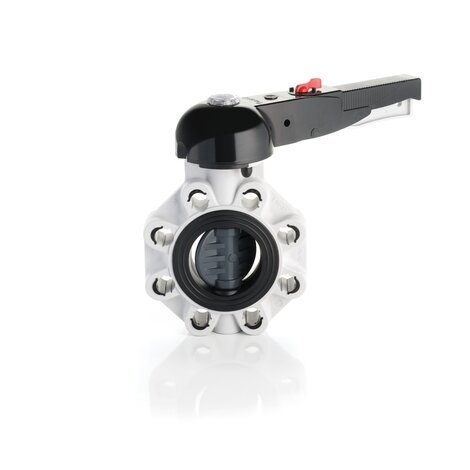

FKOV/FM LUG ANSI - Valvola a farfalla DN 40:400
Valvola a farfalla a stelo libero versione Lug ANSI.
La FK è una valvola a farfalla di intercettazione e regolazione, con caratteristiche strutturali ideali per l’utilizzo in applicazioni industriali che richiedono elevate prestazioni ed affidabilità nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Maniglia ergonomica in HIPVC dotata di un dispositivo di blocco, sblocco, manovra rapida e regolazione graduata in 10 posizioni intermedie (DN 40÷200). Il campo di funzionamento, a partire dai primi gradi di apertura della valvola, garantisce, inoltre, valori di perdita di carico estremamente ridotti
- Sistema di personalizzazione Labelling System: modulo integrato nella maniglia, composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
- Stelo in acciaio INOX completamente isolato dal fluido a sezione quadra secondo ISO 5211:
- DN 40÷65: 11 mm
- DN 80÷100: 14 mm
- DN 125÷150: 17 mm
- DN 200: 22 mm
- DN 250÷400: 27 mm
- Corpo in compound a base polipropilene rinforzato in fibra di vetro (PP-GR) resistente ai raggi UV e caratterizzato da elevata resistenza meccanica
- Sistema di foratura con asole ovali che permette l’accoppiamento con flange secondo numerosi standards internazionali. Le speciali lunette di autocentraggio in ABS fornite per i DN 40÷200 assicurano il corretto allineamento assiale della valvola durante l’installazione. Per i DN 250÷400 il sistema di foratura per autocentraggio è di tipo tradizionale secondo standard DIN e ANSI
- Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica e di isolamento del corpo dal fluido
EPDM

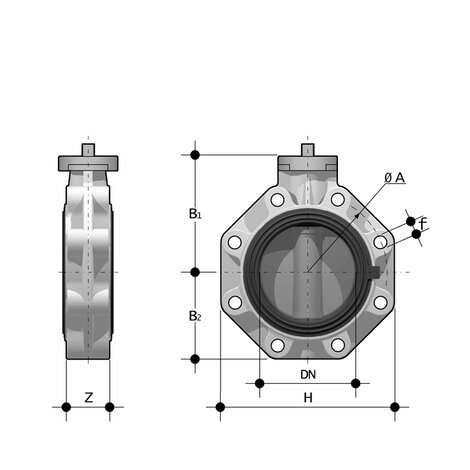

| Codice | d | DN | PN | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOALVFM500E | 5” | 125 | 10 | 215,9 | 167 | 120 | 3/4” | 240 | 8 | 64 | 4150 |
| FKOALVFM600E | 6” | 150 | 10 | 241,3 | 180 | 134 | 3/4” | 268 | 8 | 70 | 4900 |
| FKOALVFM800E | 8” | 200 | 10 | 298,4 | 227 | 161 | 3/4” | 323 | 8 | 71 | 7600 |
| FKOALVFM810E | 10” | 250 | 6 | 362 | 248 | 210 | 7/8” | 405 | 12 | 114 | 16800 |
| FKOALVFM812E | 12” | 300 | 6 | 431,8 | 305 | 245 | 7/8” | 475 | 12 | 114 | 23800 |
| FKOALVFM212E | 2” 1/2 | 65 | 10 | 139,7 | 119 | 80 | 5/8” | 165 | 4 | 46 | 1400 |
| FKOALVFM300E | 3” | 80 | 10 | 152,4 | 133 | 93 | 5/8” | 185 | 12 | 49 | 2200 |
| FKOALVFM400E | 4” | 100 | 10 | 190,5 | 147 | 107 | 5/8” | 211 | 8 | 56 | 2550 |
FKM
| Codice | d | DN | PN | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOALVFM212F | 2” 1/2 | 65 | 10 | 139,7 | 119 | 80 | 5/8” | 165 | 4 | 46 | 1400 |
| FKOALVFM300F | 3” | 80 | 10 | 152,4 | 133 | 93 | 5/8” | 185 | 12 | 49 | 2200 |
| FKOALVFM400F | 4” | 100 | 10 | 190,5 | 147 | 107 | 5/8” | 211 | 8 | 56 | 2550 |
| FKOALVFM500F | 5” | 125 | 10 | 215,9 | 167 | 120 | 3/4” | 240 | 8 | 64 | 4150 |
| FKOALVFM600F | 6” | 150 | 10 | 241,3 | 180 | 134 | 3/4” | 268 | 8 | 70 | 4900 |
| FKOALVFM800F | 8” | 200 | 10 | 298,4 | 227 | 161 | 3/4” | 323 | 8 | 71 | 7600 |
| FKOALVFM810F | 10” | 250 | 6 | 362 | 248 | 210 | 7/8” | 405 | 12 | 114 | 16800 |
| FKOALVFM812F | 12” | 300 | 6 | 431,8 | 305 | 245 | 7/8” | 475 | 12 | 114 | 23800 |
FKM
| Codice | d | DN | PN | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOALVFM212F0SF | 2” 1/2 | 65 | 10 | 139,7 | 119 | 80 | 5/8” | 165 | 4 | 46 | 1400 |
| FKOALVFM300F0SF | 3” | 80 | 10 | 152,4 | 133 | 93 | 5/8” | 185 | 12 | 49 | 2200 |
| FKOALVFM400F0SF | 4” | 100 | 10 | 190,5 | 147 | 107 | 5/8” | 211 | 8 | 56 | 2550 |
| FKOALVFM500F0SF | 5” | 125 | 10 | 215,9 | 167 | 120 | 3/4” | 240 | 8 | 64 | 4150 |
| FKOALVFM600F0SF | 6” | 150 | 10 | 241,3 | 180 | 134 | 3/4” | 268 | 8 | 70 | 4900 |
- Disco in PVC-U ad albero passante intercambiabile in diversi materiali termoplastici: PP-H, PVC-C, ABS, PVDF
- Dimensioni di ingombro della valvola in accordo alla norma ISO 5752 (DN 40÷200 Medium serie25, DN 250÷ 300 Long Serie16) e DIN 3202 K2 e ISO 5752 (DN DN 65÷200 K2, DN 250÷300 K3)
- Possibilità di installazione anche come valvola di fine linea o di scarico di fondo o di scarico rapido da serbatoio
- Versione speciale anulare Lug PN 10 a foratura completa DIN 2501 o ANSI B16.5 cl.150 con inserti filettati in acciaio inossidabile AISI 316 affogati a caldo
- Compatibilità del materiale della valvola (PVC-U + EPDM) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di flangette in PP-GR a foratura standard ISO. Valvola DN 40÷200 dotata di piattello con cremagliera in PP-GR. Per versioni motorizzate flangetta con foratura secondo ISO 5211 F05, F07, F10. Valvola DN 250÷400 dotata di torretta monoblocco in PP-GR ad elevata resistenza meccanica con flangia di montaggio per organi di manovra con foratura secondo la normativa ISO 5211 F10 (escluso DN 350÷400), F12, F14
- Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
