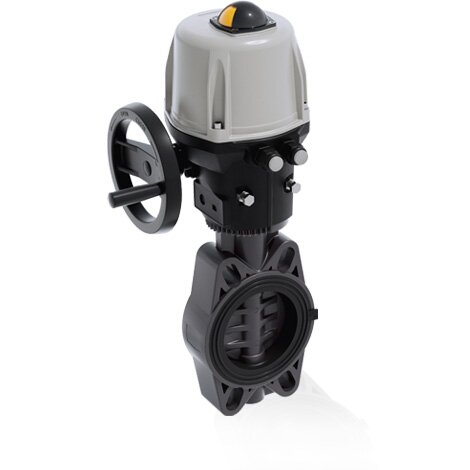

FEOV/CE 90-240V AC - Valvola a farfalla a comando elettrico DN 40:100
Valvola a farfalla con attuatore elettrico multivolt 90-240 V AC 50-60 Hz.
La FE è una valvola a farfalla di intercettazione e regolazione, specificamente studiata per applicazioni nel trasporto acqua.
Oltre alla versione a comando manuale, la FE è disponibile anche in configurazione con comando elettrico FE/CE o con comando pneumatico FE/CP.
Le FE/CE e le FE/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.
Caratteristiche principali:
- Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
- Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
- Sistema di foratura con asole ovali che permette l'accoppiamento con flange secondo numerosi standards internazionali
- Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica ed isolamento del corpo dal fluido
EPDM
| Codice | d | DN | PN | B2 | H | Z | Amin | Amax | f | U | B7 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVEM140E | *125/140-5'' | 125 | 10 | 121 | 185 | 64 | 204 | 215 | 23 | 4 | 425 | 8100 |
| FEOVEM160E | 160-6'' | 150 | 10 | 132 | 210 | 70 | 230 | 242 | 23 | 4 | 438 | 8800 |
FKM
| Codice | d | DN | PN | B2 | H | Z | Amin | Amax | f | U | B7 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVEM140F | *125/140-5'' | 125 | 10 | 121 | 185 | 64 | 204 | 215 | 23 | 4 | 425 | 8100 |
| FEOVEM160F | 160-6'' | 150 | 10 | 132 | 210 | 70 | 230 | 242 | 23 | 4 | 438 | 8800 |
- Disco in PVC-U ad albero passante
- Stelo in acciaio zincato completamente isolato dal fluido a sezione quadra secondo la norma ISO 5211:
- DN 40 ÷ 65: 11 mm
- DN 80 ÷ 100: 14 mm
- DN 125 ÷ 150: 17 mm
- DN 200: 22 mm
- Possibilità di installazione anche come valvola di fine linea, come valvola di scarico di fondo o di scarico rapido da serbatoio
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di installare direttamente attuatori pneumatici e/o elettrici a foratura standard secondo la normativa ISO 5211 F05, F07, F10
