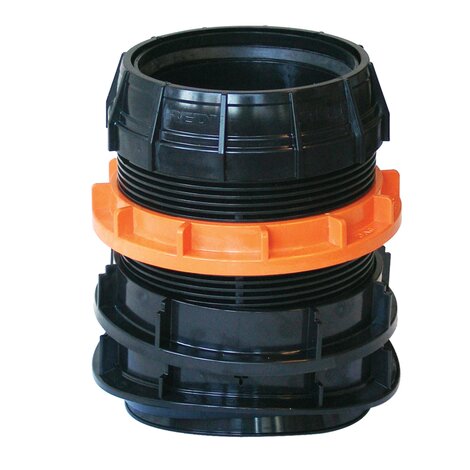

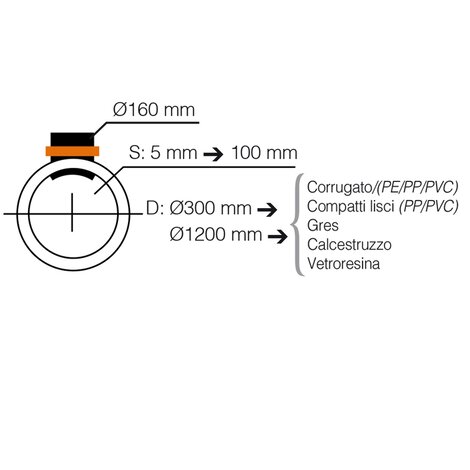

Easy Clip Plus Ø160 (per tubi corrugati, compatti, gres, calcestruzzo, vetroresina)
Easy Clip è un raccordo di connessione che permette di realizzare l'allaccio (Ø160 e Ø200) ad una condotta.
L'ancoraggio del raccordo è di tipo meccanico,non necessita di collanti, ed è adatto sia alle installazioni sul nuovo che per le installazioni su collettori esistenti.
Note:
Ogni clip è imballata in scatola singola, completa di apposita chiave di serraggio, tubetto di lubrificante e istruzioni di montaggio.

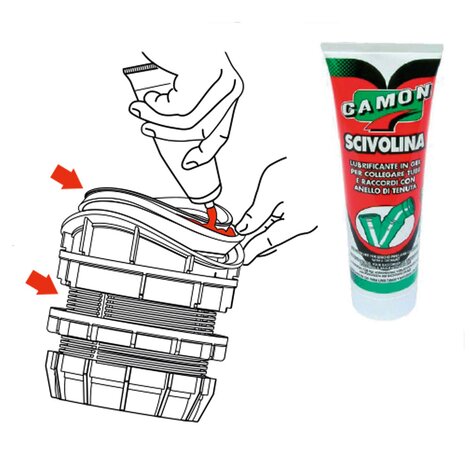

Lubrificante incluso: Camon scivolina Art. 6741500 tubo gr. 150

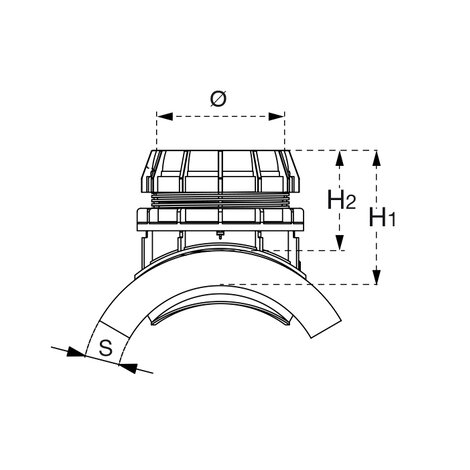

Sporgenza di Easy Clip installata su tubo: H2 = H1 - S.
Il calcolo è stimato con approssimazione di 1cm.
S= spessore del tubo in mm
GUIDA ALLA SCELTA DELLA CORRETTA CONNESSIONE MECCANICA CONFIGURATORE EASY CLIP
| Codice | Certificato | H1 (mm) | Ø (mm) | Tipo |
|---|---|---|---|---|
| 1A16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P (per tubi plastici) |
| 1C16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AC2CSDZ (per tubi plastici) |
| 1D16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P |
| 1E16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AC2CSDZ |
| 1G16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P |
| 1H16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P / AC2CSDZ |
| 1J16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P |
| 1K16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 255 | 160 | Codice fresa di utilizzo AD2013P / AC2CSDZ |
| 1Y16058 | CSTB: ANF EN 1401 / MPA: DIN EN 13598-1 | 205 | 160 | Codice fresa di utilizzo AD2013P |

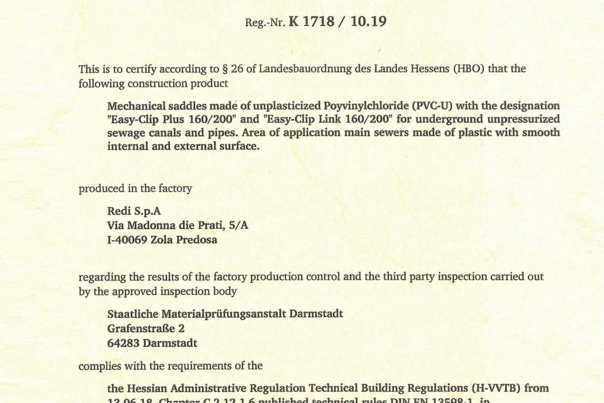

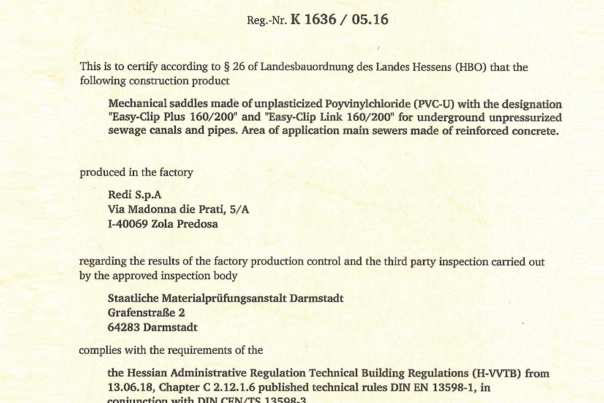

Certificati
