DKOC - Valvola a membrana a 2 vie DIALOCK® DN 15:65

Valvola a membrana DIALOCK® con corpo flangiato monolitico foratura PN10/16. Scartamento secondo EN 558-1.

La valvola a membrana DK DIALOCK® è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.

Caratteristiche principali:

  • Indicatore ottico di posizione graduato ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
  • Predisposizione per personalizzazione tramite piastrina di identificazione. La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema DIALOCK®: innovativo volantino di comando dotato di un meccanismo di blocco della manovra immediato ed ergonomico, che consente di regolare e bloccare la valvola in oltre 300 posizioni
  • Volantino e coperchio in PP-GR ad elevata resistenza meccanica e chimica a protezione totale per isolare tutte le parti metalliche interne dal contatto con agenti esterni
  • Connessione a pin flottante tra vite di comando e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola
  • Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
  • Supporto di fissaggio della valvola integrato nel corpo dotato di inserti filettati in metallo che consente anche una semplice e veloce installazione a pannello o a muro con la piastrina di fissaggio PMDK (fornita come accessorio)
Indietro Data sheet

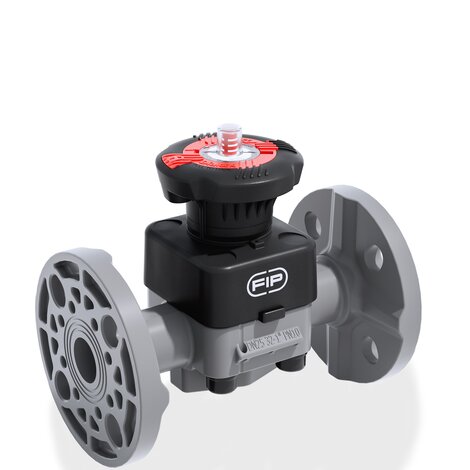

Render della valvola a membrana a 2 vie DIALOCK® DKOC - DN 15:65 in PVC-C
DKOC - Valvola a membrana a 2 vie DIALOCK® DN 15:65
Render della valvola a membrana a 2 vie DIALOCK® DKOC - DN 15:65 in PVC-C
DKOC - Valvola a membrana a 2 vie DIALOCK® DN 15:65

EPDM

Codice d DN PN B B1 F Øf H H1 U Sp g
DKOC020E 20 15 10 102 25 65 14 130 80 4 13.5 962
DKOC025E 25 20 10 105 30 75 14 150 80 4 13.5 1038
DKOC032E 32 25 10 114 33 85 14 160 80 4 13.5 1122
DKOC040E 40 32 10 119 30 100 18 180 80 4 14 1364
DKOC050E 50 40 10 149 35 110 18 200 120 4 16 2299
DKOC063E 63 50 10 172 46 125 18 230 120 4 16 3200
DKOC075E 75 65 10 172 46 145 18 290 120 4 21 3873

FKM

Codice d DN PN B B1 F Øf H H1 U Sp g
DKOC020F 20 15 10 102 25 65 14 130 80 4 13.5 962
DKOC025F 25 20 10 105 30 75 14 150 80 4 13.5 1038
DKOC032F 32 25 10 114 33 85 14 160 80 4 13.5 1122
DKOC040F 40 32 10 119 30 100 18 180 80 4 14 1364
DKOC050F 50 40 10 149 35 110 18 200 120 4 16 2299
DKOC063F 63 50 10 172 46 125 18 230 120 4 16 3200
DKOC075F 75 65 10 172 46 145 18 290 120 4 21 3873

PTFE

Codice d DN PN B B1 F Øf H H1 U Sp g
DKOC020P 20 15 10 102 25 65 14 130 80 4 13.5 962
DKOC025P 25 20 10 105 30 75 14 150 80 4 13.5 1038
DKOC032P 32 25 10 114 33 85 14 160 80 4 13.5 1122
DKOC040P 40 32 10 119 30 100 18 180 80 4 14 1364
DKOC050P 50 40 10 149 35 110 18 200 120 4 16 2299
DKOC063P 63 50 10 172 46 125 18 230 120 4 16 3200
DKOC075P 75 65 10 172 46 145 18 290 120 4 21 3873
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
  • Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
  • Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
  • Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta.
  • Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione.
  • Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema.
  • Il Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
    • Riduzione della coppia di manovra.
    • Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana).
    • Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione.
    • Facilità di pulizia delle zone interne della valvola.

Video

DK DIALOCK DN 15-65 - versione manuale e attuata

Download

Catalogo PVC-C DK DN 15-65
it get_app
491.7 KB, PDF
Catalogo PVC-C DK DN 15-65
