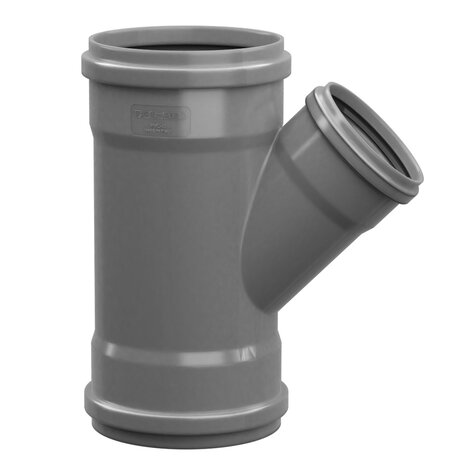

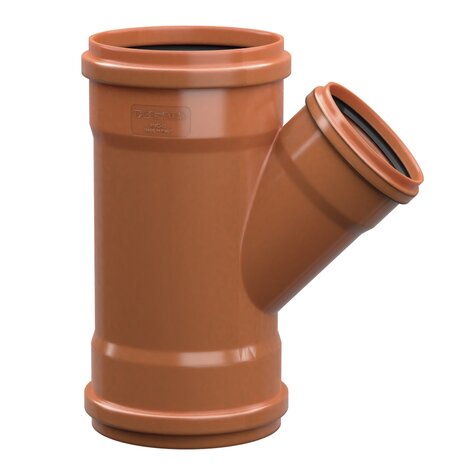

Derivazione ridotta 45° F/F

I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.

Note: Guarnizione a labbro bloccata

Indietro Data sheet

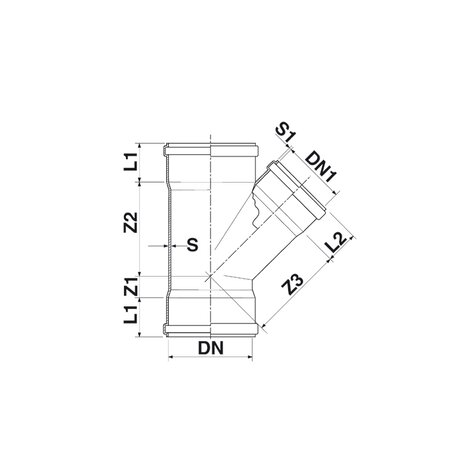

Codice DN (mm) DN1 (mm) S (mm) S1 (mm) Z1 (mm) Z2 (mm) Z3 (mm) L1 (mm) L3 (mm) α RAL Guarnizione Tipo Versione
0311742 160 110 4,0 3.2 19 169 176 73 56 45° 7037 Bloccata/Fixed - -
0311741 160 110 4,0 3.2 19 169 176 73 56 45° 8023 Bloccata/Fixed - -
0311832 160 125 4,0 3.2 41 180 185 74 62 45° 7037 Bloccata/Fixed - -
0311932 160 125 4,7 3.7 41 180 176 74 62 45° 7037 Bloccata/Fixed SN8 SDR34 -
1443142 200 110 4,9 3.2 5 179 195 86 62 45° 7037 Bloccata/Fixed - -
0313932 200 125 5,9 3.7 54 228 232 86 74 45° 7037 Bloccata/Fixed SN8 SDR34 -
0313832 200 125 5,9 3.7 54 228 232 86 74 45° 7037 Bloccata/Fixed - -
0312232 200 160 5,9 3.7 54 228 232 86 74 45° 7037 Bloccata/Fixed SN8 SDR34 -
0312132 200 160 5,9 4.7 54 228 232 86 74 45° 7037 Bloccata/Fixed - -
0312151 200 160 5,9 4.7 54 228 232 86 74 45° 8023 Bloccata/Fixed - -
1444042 250 160 6,2 4.0 41 251 262 101 74 45° 7037 Bloccata/Fixed - -
1444041 250 160 6,2 4.0 41 251 262 101 74 45° 8023 Bloccata/Fixed - -
1444142 250 200 6,2 4.9 68 278 302 101 86 45° 7037 Bloccata/Fixed - -
1443442 315 110 7,7 3.2 7 287 315 117 55 45° 7037 Bloccata/Fixed - su richiesta
1443451 315 110 7,7 3.2 7 287 315 117 55 45° 8023 Bloccata/Fixed - -
1443542 315 125 7,7 3.2 7 287 310 117 68 45° 7037 Bloccata/Fixed Termoformato -
1444242 315 160 7,7 4.0 7 287 305 117 74 45° 7037 Bloccata/Fixed - -
1444342 315 200 7,7 4.9 35 317 338 117 86 45° 7037 Bloccata/Fixed - -
1444551 315 250 4,0 - 19 169 176 73 56 45° 8023 Bloccata/Fixed - su richiesta
1444442 400 110 9,8 3.2 30 450 380 145 60 45° 7037 Bloccata/Fixed Termoformato su richiesta
1446642 400 160 9,8 3.2 30 450 410 145 90 45° 7037 Bloccata/Fixed Termoformato -
1447741 400 200 9,8 3.2 30 450 430 145 100 45° 8023 Bloccata/Fixed Termoformato su richiesta
1447742 400 200 9,8 3.2 30 450 430 145 100 45° 7037 Bloccata/Fixed Termoformato -
