CMUIV/CP DA - Valvola a membrana compatta a attuatore pneumatico DN 12:15

Valvola a membrana compatta con attacchi femmina a bocchettone per incollaggio, serie metrica a comando pneumatico, funzione Doppio Effetto.

La CM/CP è una valvola a comando pneumatico, dalla struttura compatta e con grandi capacità di portata. L’attuazione della CM/CP avviene mediante un pistone dal funzionamento a secco azionabile da tutti i fluidi liquidi o gassosi purchè neutri e puliti. La struttura molto compatta di questa valvola consente un facile montaggio anche in spazi molto ristretti.

Il nuovo attuatore a pistone in PP-GR compatto e leggero fa di CM/CP la scelta ideale per applicazioni dove è richiesta un’elevata frequenza di azionamento e una lunga durata della valvola.

Caratteristiche principali:

Attuatore a pistone in PP-GR compatto e leggero privo di parti metalliche esposte risulta particolarmente idoneo all'utilizzo in condizioni ambientali gravose e chimicamente aggressive
Pistone in IXEF ad alta resistenza meccanica garantisce elevata affidabilità nel tempo senza manutenzione
Indicatore ottico di posizione ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta

Indietro Data sheet

EPDM

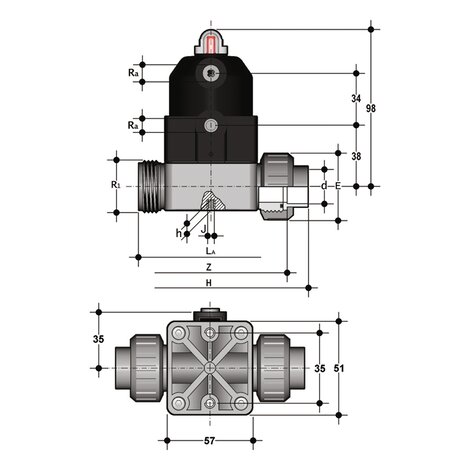

Codice	d	DN	PN	E	R₁	R_a	L_a	Z	H	h	J	g
CMUIVDA020E	20	15	6	41	1''	G 1/4''	90	97,5	129,5	8	M5	340

FKM

Codice	d	DN	PN	E	R₁	R_a	L_a	Z	H	h	J	g
CMUIVDA020F	20	15	6	41	1''	G 1/4''	90	97,5	129,5	8	M5	340

PTFE

Codice	d	DN	PN	E	R₁	R_a	L_a	Z	H	h	J	g
CMUIVDA020P	20	15	6	41	1''	G 1/4''	90	97,5	129,5	8	M5	340

La valvola è insensibile ai fluidi contenenti impurità
Ha una notevole portata
Può venire montata in qualsiasi posizione
Ha una struttura molto compatta
È attuata da un pistone che lavora a secco e che non richiede manutenzione
Non ha viti in evidenza ed è assolutamente esente da depositi di impurità
Consente una facile sostituzione della membrana di tenuta
Nella versione Standard la valvola è dotata di indicatore di posizione

533.2 KB, PDF

Catalogo CM CP DN 12-15
