CMFF - Valvola a membrana compatta DN 12:15

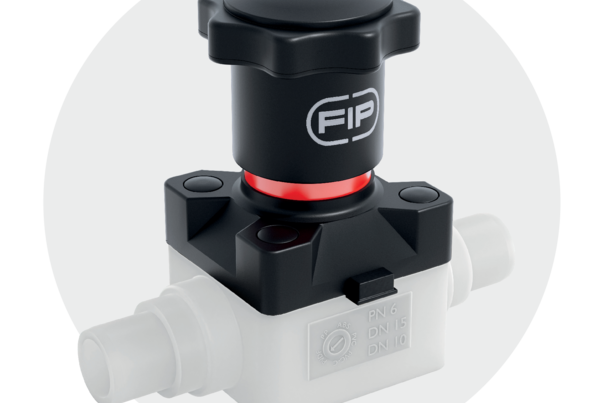

Valvola a membrana compatta con attacchi femmina, filettatura cilindrica gas.
La CM è una valvola a membrana a comando manuale di dimensioni ridotte e struttura particolarmente compatta, ideale per l’impiego in spazi ristretti.
Caratteristiche principali:
- Volantino di comando in PA-GR completamente sigillato ad elevata resistenza meccanica con impugnatura ergonomica per un’ottima manovrabilità
- Limitatore di chiusura integrato e regolabile che permette di limitare una eccessiva compressione della membrana o di garantire sempre un flusso minimo di fluido
- Indicatore ottico di posizione fornito di serie
- Coperchio in PA-GR con dadi in acciaio INOX completamente protetti da tappi in plastica privo di zone di accumulo di impurità. Profilo interno di serraggio della membrana circolare e simmetrico
- Bulloni in acciaio INOX con possibilità di montaggio anche dall’alto
- Inserti filettati in metallo per l’ancoraggio della valvola
EPDM
| Codice | R | DN | PN | B max | B1 | H | H1 | h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFF038E | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 290 |
| CMFF012E | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 290 |
FKM
| Codice | R | DN | PN | B max | B1 | H | H1 | h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFF038F | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 290 |
| CMFF012F | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 290 |
PTFE
| Codice | R | DN | PN | B max | B1 | H | H1 | h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFF038P | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 290 |
| CMFF012P | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 290 |
- Sistema di giunzione per incollaggio e per filettatura
- Costruzione estremamente compatta
- Organi di manovra interni in metallo, isolati dal fluido
- Stelo per la trasmissione del movimento in acciaio INOX
- Compressore con supporto della membrana flottante
- Facile sostituzione della membrana di tenuta
- Componenti interni anticorrosione
- Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) che, grazie alla distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
- Distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta
- Diminuzione della coppia di serraggio delle viti che fissano il corpo valvola all’attuatore
- Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana).
- Facilità di pulizia delle zone interne della valvola
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
- Riduzione della coppia di manovra
