BIRXC_FKM - Bocchettone di passaggio

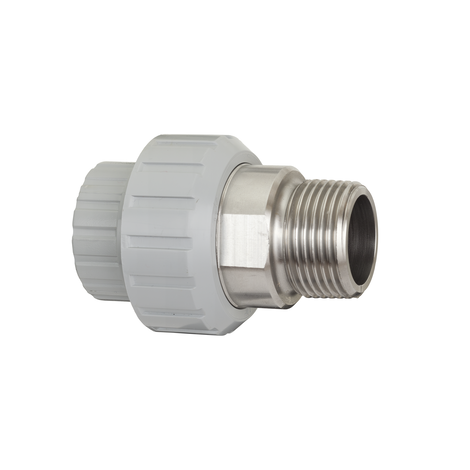

Bocchettone di passaggio PVC-C/Acciaio INOX A316L, con estremità d a bicchiere per incollaggio, estremità R maschio filettata BSP in Acciaio INOX, guarnizione O-Ring in FKM.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primerdetergente.
Indietro Data sheet

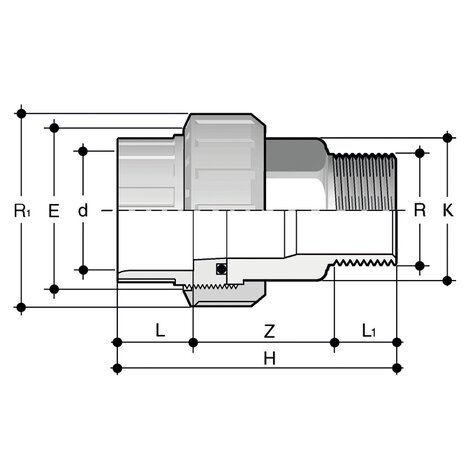

Codice d x R R1 PN E H K L L1 Z g
BIRXC016038F 16 x 3/8" 3/4" 16 33 58,5 20 14 10,5 34 76
BIRXC020012F 20 x 1/2" 1" 16 41 65 25 16 13,5 35,5 125,5
BIRXC025034F 25 x 3/4" 1"1/4 16 50 72,5 32 19 15 38,5 219
BIRXC032100F 32 x 1" 1"1/2 16 58 80 38 22 17,5 40,5 275
BIRXC040114F 40 x 1"1/4 2" 16 72 91 48 26 19,5 45,5 524
BIRXC050112F 50 x 1"1/2 2"1/4 16 79 101 55 31 19,5 50,5 654
BIRXC063200F 63 x 2" 2"3/4 16 98 122,5 69 38 24 60,5 1124
