BIROC - Bocchettone di passaggio

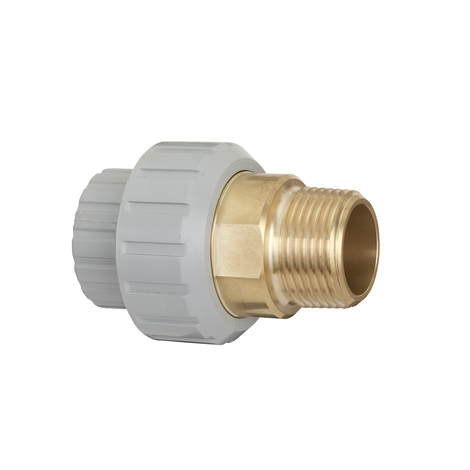

Bocchettone di passaggio PVC-C/ottone, con estremità d a bicchiere per incollaggio, estremità R maschio filettata BSP in ottone, guarnizione O-Ring in EPDM.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.

Indietro Data sheet

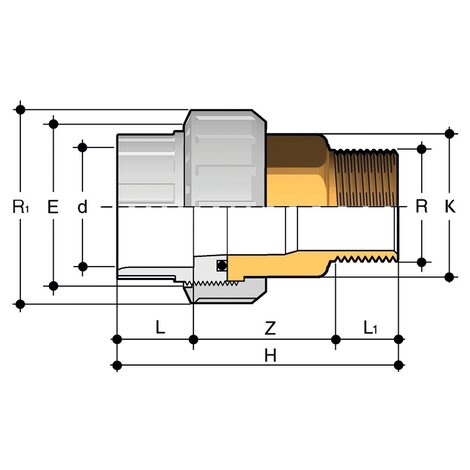

Codice d x R R1 PN E H K L L1 Z g
BIROC016038E 16 x 3/8" 3/4" 16 33 58,5 20 14 10,5 34 81
BIROC020012E 20 x 1/2" 1" 16 41 65 25 16 13,5 35,5 133,5
BIROC025034E 25 x 3/4" 1"1/4 16 50 72,5 32 19 15 38,5 223
BIROC032100E 32 x 1" 1"1/2 16 58 80 38 22 17,5 40,5 294
BIROC040114E 40 x 1"1/4 2" 16 72 91 48 26 19,5 45,5 558
BIROC050112E 50 x 1"1/2 2"1/4 16 79 101 55 31 19,5 50,5 696
BIROC063200E 63 x 2" 2"3/4 16 98 122,5 69 38 24 60,5 1196
