BETON RAIN, impianto di prima pioggia con accumulo

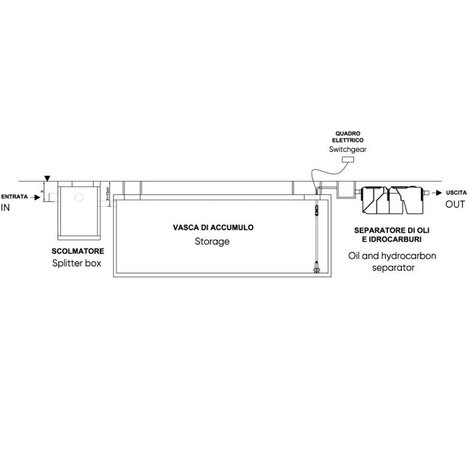

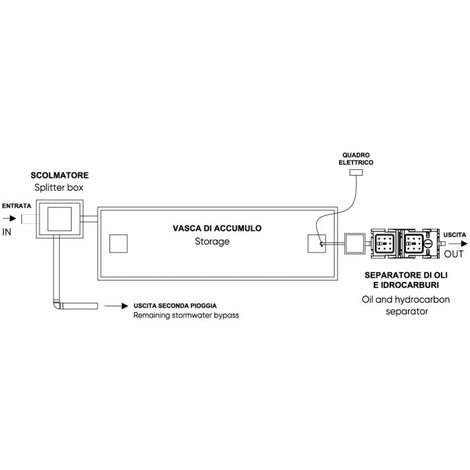

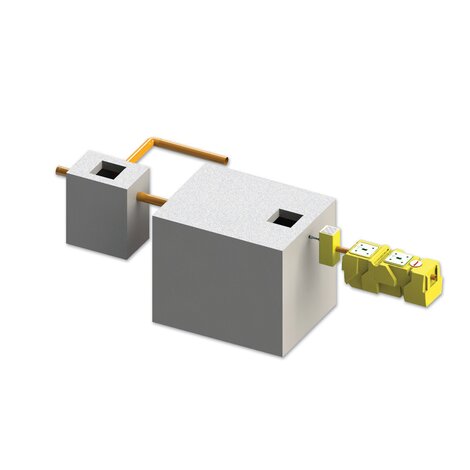

Impianto di trattamento delle acque di prima pioggia con acumulo composto da pozzetto ripartitore di portata in CAV con uscita di by-pass, vasca di accumulo delle acque di prima pioggia in CAV con elettropompa e quadro elettrico temporizzato e separatore oli e idrocarburi in PE con filtro a coalescenza e otturatore automatico.
NOTE: (*) altezza comprensiva di coperchio carrabile da 20 cm.
| Note : | FORNITO CON: elettropompa sommersa, quadro elettrico temporizzato. OPZIONALE: separatore di oli con filtro a coalescenza, sistema di controllo remoto. GARANZIE: Conformi alla norma UNI EN 858. Direttiva Macchine 2006/42/CE - Direttiva Compatibilità Elettro Magnetica 2004/108/CE - Direttiva Bassa Tensione 2006/95/CE. |
| Applicazione : | Depurazione e corretto smaltimeto delle acque meteoriche di dilavamento da superfici pavimentate, smaltite in reti di drenaggio o corsi d'acqua. |
| Codice | Superficie (m2) | Scolmatore: Dimensione (cm) | Accumulo: Dimensione (cm) | Separatore: Misure(cm) | Articolo | Scolmatore: Peso (q.li) | Accumulo: Peso (q.li) |
|---|---|---|---|---|---|---|---|
| ISBTRN2 | 2.000 | 105x150x200 H (*) | 250x320x220 H (*) | 80x210x82,5 H | BETONRAIN 20 | 28 (Capatità m3 = 2,1) | 125 (Capatità m3 = 12,7) |
| ISBTRN3 | 3.000 | 105x150x200 H (*) | 250x320x270 H (*) | 80x210x82,5 H | BETONRAIN 30 | 28 (Capatità m3 = 2,1) | 140 (Capatità m3 = 16,1) |
| ISBTRN4 | 4.000 | 105x150x200 H (*) | 250x420x270 H (*) | 80x210x82,5 H | BETONRAIN 40 | 28 (Capatità m3 = 2,1) | 182 (Capatità m3 = 21,5) |
| ISBTRN5 | 5.000 | 105x150x200 H (*) | 250x520x270 H (*) | 100x218x102,5 H | BETONRAIN 50 | 28 (Capatità m3 = 2,1) | 225 (Capatità m3 = 26,7) |
| ISBTRN6 | 6.000 | 105x150x200 H (*) | 250x650x250 H (*) | 100x218x102,5 H | BETONRAIN 60 | 28 (Capatità m3 = 2,1) | 270 (Capatità m3 = 30,7) |
| ISBTRN7 | 7.000 | 105x150x200 H (*) | 250x650x310 H (*) | 100x233x102,5 H | BETONRAIN 70 | 28 (Capatità m3 = 2,1) | 303 (Capatità m3 = 39,3) |
| ISBTRN8 | 8.000 | 105x150x200 H (*) | 250x820x270 H (*) | 100x233x102,5 H | BETONRAIN 80 | 28 (Capatità m3 = 2,1) | 348 (Capatità m3 = 42,7) |
| ISBTRN9 | 9.000 | 105x150x200 H (*) | 250x820x290 H (*) | 100x233x102,5 H | BETONRAIN 90 | 28 (Capatità m3 = 2,1) | 363 (Capatità m3 = 46,3) |
| ISBTR10 | 10.000 | 105x150x200 H (*) | 250x820x310 H (*) | 100x233x102,5 H | BETONRAIN 100 | 28 (Capatità m3 = 2,1) | 378 (Capatità m3 = 50) |
