BIFGM - Adaptor union

Union for socket welding (d), BSP (R) threaded female end with O-Ring in EPDM or FKM.

Series of fittings designed for conveying fluids under pressure with a hot thread and weld connection system (socket welding).
Go back Data sheet
BIFGM - Unions

EPDM

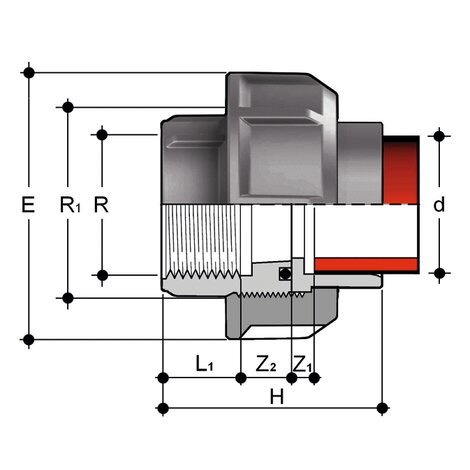

Reference d x R R1 PN E H L1 Z1 Z2 g
BIFGM020012E 20 x 1/2" 1" 10 47 50,5 15 5,5 16 43
BIFGM025034E 25 x 3/4" 1"1/4 10 58 54,5 16,3 5,5 16,7 68
BIFGM032100E 32 x 1" 1"1/2 10 65 59,5 19,1 5,5 16,9 94
BIFGM040114E 40 x 1"1/4 2" 10 78 66,5 21,4 5,5 19,6 145
BIFGM050112E 50 x 1"1/2 2"1/4 10 85 73,5 21,4 5,5 23,6 196
BIFGM063200E 63 x 2" 2"3/4 10 103 82,5 25,7 5,5 24,3 312

FKM

Reference d x R R1 PN E H L1 Z1 Z2 g
BIFGM020012F 20 x 1/2" 1" 10 47 50,5 15 5,5 16 43
BIFGM025034F 25 x 3/4" 1"1/4 10 58 54,5 16,3 5,5 16,7 68
BIFGM032100F 32 x 1" 1"1/2 10 65 59,5 19,1 5,5 16,9 94
BIFGM040114F 40 x 1"1/4 2" 10 78 66,5 21,4 5,5 19,6 145
BIFGM050112F 50 x 1"1/2 2"1/4 10 85 73,5 21,4 5,5 23,6 196
BIFGM063200F 63 x 2" 2"3/4 10 103 82,5 25,7 5,5 24,3 312
